A vízszintes szerszámfej a CNC esztergagépek kulcseleme. A HAK31 sorozat 6/8{10}pozíciós lehetőséget és többféle specifikációt kínál, beleértve a 380 V-os feszültséggel kompatibilis HAK 63/80/100/125-öt. Jellemzője az emelés nélküli indexelés, a sima és alacsony zajszintű{11}}működés, a nagy merevség, a belső hűtés, a csigakerékhajtás és a háromfogú tárcsaindexelés. Hatékonyan tud több folyamatot végrehajtani, például precíziós marást és összetett alkatrészek esztergálását, kompatibilis a különböző főbb CNC esztergagépekkel, támogatja az első/hátsó szerelési és testreszabási szolgáltatásokat, és a biztonságos szállítás érdekében fadobozba van csomagolva.

A szálláslekérdezés elküldése

A termék bemutatása

I. Termék bemutatása

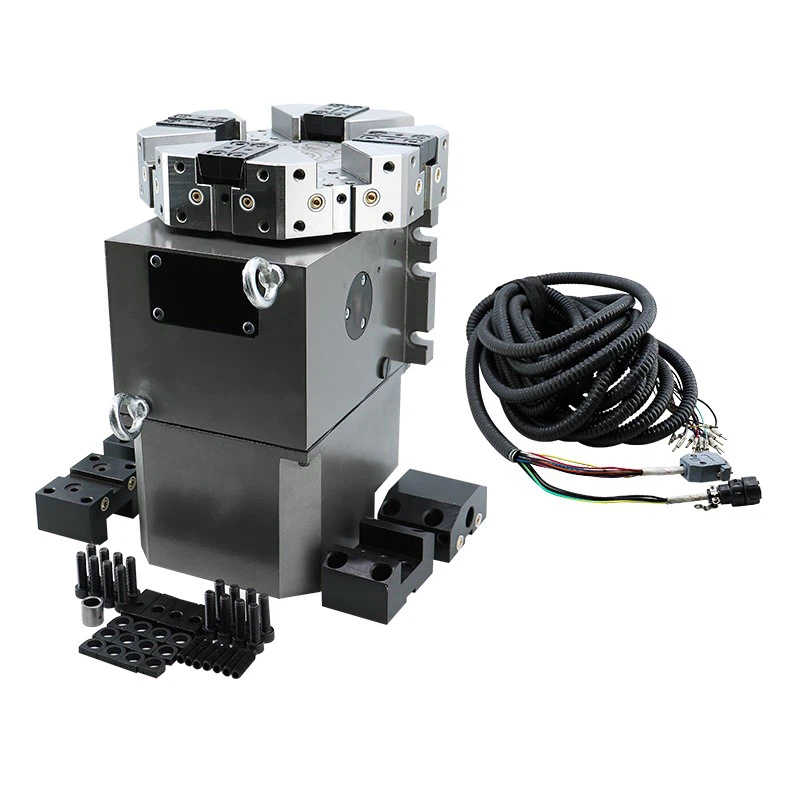

A HAK31 sorozatú vízszintes CNC szerszámrevolver a CNC esztergagépek alapvető funkcionális összetevője, amelyet kifejezetten precíziós megmunkálási forgatókönyvekhez terveztek. Hatékonyan képes több folyamatot végrehajtani, például összetett alkatrészek marását és esztergálását, megfelelve a magas-precíziós megmunkálási követelményeknek. Belső hűtőrendszerrel felszerelve azonnal képes elvezetni a vágási hőt, megelőzve a munkadarab és a szerszám magas hőmérséklet miatti károsodását, jelentősen javítva a megmunkálási pontosságot és a szerszám élettartamát, így ideális választás összetett precíziós alkatrészek tömeggyártásához.

II. A termék bemutatása és jellemzői

1. Működési elv

A CNC revolver a CNC eszterga fő funkcionális alkatrésze. Lényegében egy olyan eszköz, amely integrálja a szerszámtárolást és az automatikus szerszámváltást. Szervo, hidraulikus vagy elektromos meghajtással, valamint egy három-fogú tárcsa indexelő és pozicionáló szerkezettel együtt kapja a CNC-rendszertől kapott utasításokat, és pontosan elvégzi a torony forgását, a szerszám pozicionálását és reteszelését, ezáltal automatikus szerszámváltást ér el a több-folyamatos megmunkálásnál.

2. A termék előnyei

· Pontos és stabil pozicionálás:

A pozicionálás megismételhetősége elérheti a ±0,005 mm-t, biztosítva a megmunkálási konzisztenciát és csökkentve a szerszámcsere hibákat;

· Nagy hatékonyság és rugalmasság:

Támogatja a több{0}}állomásos konfigurálást, képes egy mozdulattal elvégezni a kompozit megmunkálást, például esztergálást, marást, fúrást és menetfúrást, és nagy hatékonysággal rendelkezik a szerszámcsere során;

· Nagy merevség:

Erős rezgésállóság, stabil alkalmazkodóképesség nehéz vágási és precíziós megmunkálási forgatókönyvekhez;

· Stabil és tartós:

A tömített védőszerkezet kiváló{0}}minőségű sebességváltó-alkatrészekkel kombinálva ellenáll a kopásnak és a korróziónak, megakadályozza a nedvességet és a port, valamint kiküszöböli az elakadást;

CNC Turret Tool Holder

· Könnyű karbantartás:

Az optimalizált kenési szerkezet szükségtelenné teszi a gyakori karbantartást, megőrzi a szerszámpozíció pontosságát szét- és összeszerelés után is, és csökkenti az üzemeltetési költségeket;

· Széleskörű kompatibilitás:

Kompatibilis a főbb CNC esztergagépekkel, támogatja a testreszabást, és alkalmazkodik több iparág precíziós megmunkálási és tömeggyártási igényeihez;

· Intelligens adaptáció:

Támogatja a szerszámkompenzációt és az állapotfigyelést; egyes modellek összekapcsolhatók CAD/CAM rendszerekkel, csökkentve a kezelés nehézségeit.

3. Alkalmazási forgatókönyvek és kiválasztási ajánlások

3.1 Alkalmazási forgatókönyvek

Különböző CNC esztergagépekkel való használatra alkalmas, kielégíti az összetett és precíziós alkatrészek összetett megmunkálási igényeit, mint például a marás, esztergálás és menetfúrás. Különösen alkalmas olyan forgatókönyvekre, mint például az öntöttvas feldolgozás, a tömeggyártás és a rugalmas gyártás, és lefedi számos iparág magas precíziós megmunkálási követelményeit. Funkcionálisan képes összetett alkatrészek kompozit megmunkálására, mint például esztergálás, marás és menetfúrás. Belső hűtőberendezés hozzáadásával meghosszabbíthatja a szerszám élettartamát és alkalmazkodik a tömeggyártás és a rugalmas gyártás igényeihez.

3.2 Kiválasztási ajánlások

Kiválasztási technikai támogatást nyújtunk a megmunkáló anyagok, a feldolgozási kapacitásigények, a szerszámgépek orsó-specifikációi és a munkadarab méretei kombinálásával.

CNC Turret Tool Holder

Szerszámtartó kiválasztása és használati útmutató:

• A szerszámtartó kiválasztásakor erősítse meg a különböző paramétereket, és válassza ki a munkaállomások számát az alkatrész megmunkálási folyamatainak száma és összetettsége alapján;

• Válassza ki a szerszám specifikációit a szerszámgép modelljének és a forgácsolóerőnek megfelelően, és válasszon egy elülső vagy hátsó szerszámoszlopot a szerszámgép vágási irányának megfelelően;

• A vízszintes szerszámoszlop fúrórúd felszerelése után fúrja ki a belső furatot a fúrórúd méretének megfelelően, és ennek megfelelően jelölje meg. Későbbi szét- és újratelepítéskor a szerszám ugyanabban a pozícióban marad.

• Az a távolság, amellyel a vágószerszám túlnyúlik a felső szerszámtesten (szerszámtárcsán), általában nem haladhatja meg a felső szerszámtest (szerszámtárcsa) méretének 2/3-át;

• Amikor a késtartó forog, szigorúan tilos kézzel vagy más tárggyal megérinteni vagy megütögetni, hogy elkerülje, hogy a kés elvágja a testét vagy más tárgyakat sértsen meg;

Ha az ügyfeleknek speciális igényei vannak a méretekkel vagy paraméterekkel kapcsolatban, kérjük, adja meg a vonatkozó adatokat és lépjen kapcsolatba cégünkkel.

• A termék frissítésre kerül, egyes méretek és paraméterek módosulnak.

III.Csomagolás és logisztika

Fa ládákat használunk a csomagoláshoz, és együttműködünk olyan nemzetközileg elismert szállítmányozó cégekkel, mint a DHL, UPS és FedEx, támogatva a különféle szállítási módokat, beleértve a tengeri, légi fuvarozást, expressz szállítást és dedikált vonali szállítást.

IV. A vállalat bemutatása, tanúsítványok és megfelelőség

Vállalati profil

A 2010. december 21-én alapított Lishui Hengli Automation Technology Co., Ltd. székhelye Lishui városában, Zhejiang tartományban található. A gépgyártásban és a CNC automatizálási iparban szerzett 15 éves tapasztalattal egy integrált vállalkozás, amely magában foglalja a termelést és a külkereskedelmet, valamint részt vesz az intelligens robotok kutatásában és fejlesztésében. A cég 11 védjegyet és 13 szabadalmat birtokol. Több tengerentúli raktárral rendelkezik Lengyelországban, Brazíliában, Oroszországban és az Egyesült Államokban, gazdag és kiforrott exportképességekkel.

CE minősítéssel
