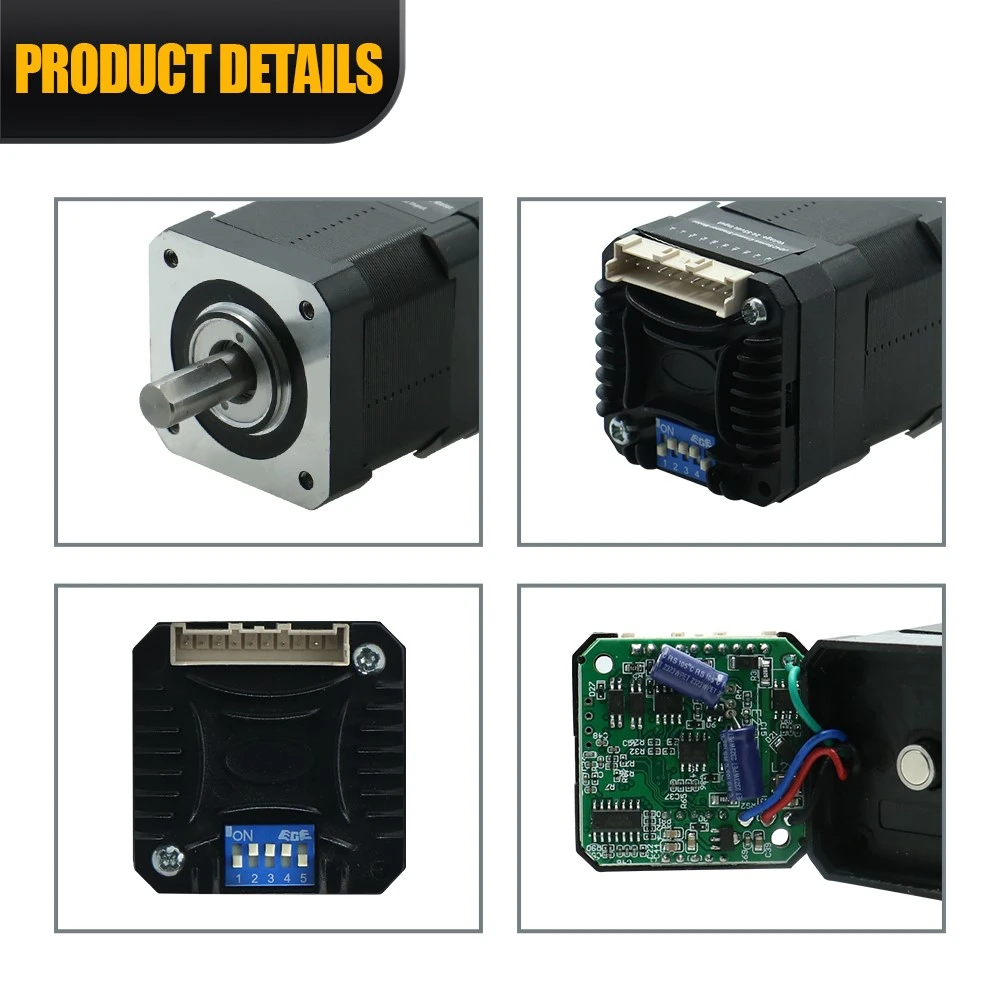

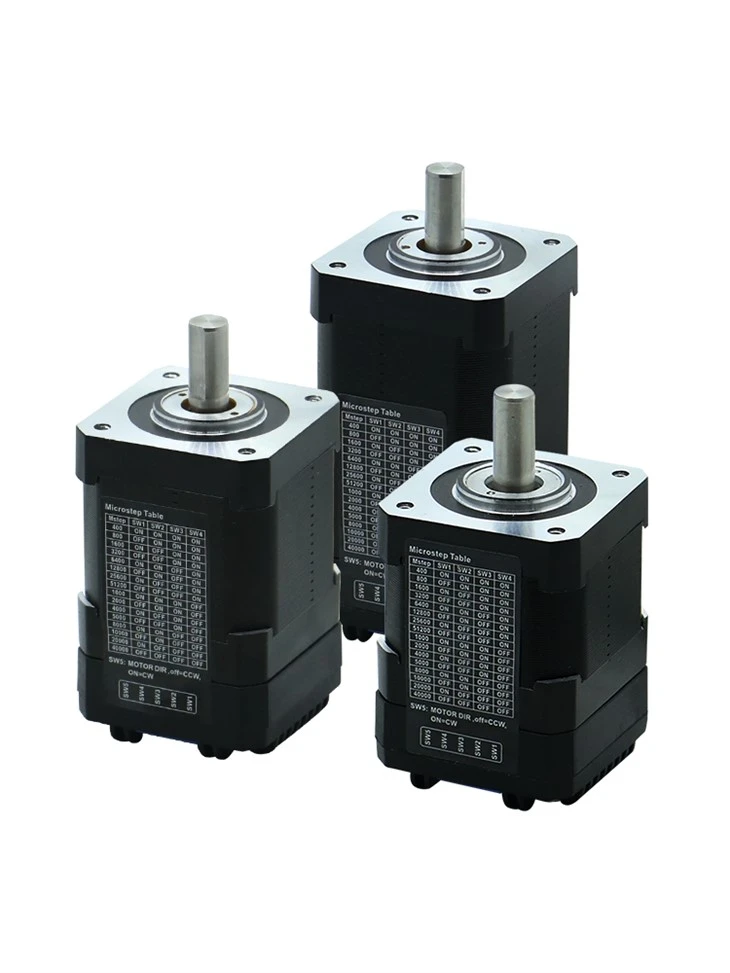

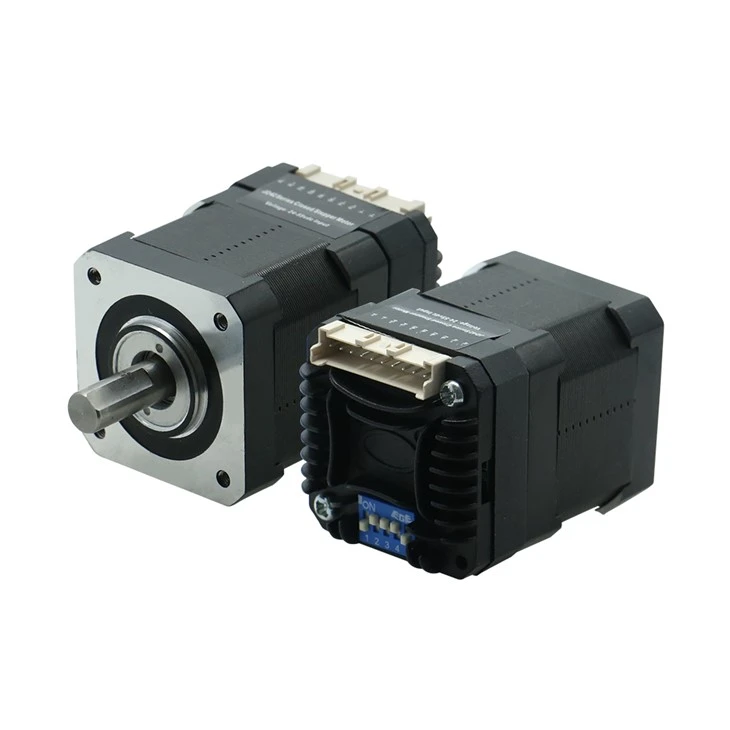

Nema 17 integrált léptetőmotor

Bevezetés:

A Nema 17 egy 2 fázisú hibrid nyitott hurkú léptetőmotor nagy teljesítményű digitális integrált meghajtóval. A rendszer felépítése egyszerű és az integráció magas. Ez az integrált lépcsős szervomotor sorozat a legújabb 32-bites motorvezérlésű, dedikált DSP chipet alkalmazza, és fejlett digitális szűrővezérlési technológiát, rezonáns rezgéscsillapító technológiát és precíziós áramszabályozási technológiát alkalmaz a pontos és egyenletes működés érdekében. Nagy nyomatékkibocsátással, alacsony zajszinttel, alacsony vibrációval és alacsony hővel rendelkezik, így ideális elektronikus feldolgozó berendezésekhez, lézeres feldolgozáshoz, orvosi és kis CNC berendezésekhez.

Jellemzők:

• Ultra alacsony vibráció és alacsony zajszint;
• Maximum 512 mikrolépéses felosztás, minimum 1. egység;
• Bemeneti feszültség: 24V- 48VDC;
• 3 izolált differenciáljel bemeneti port: 5VDC-24VDC;
• 1 leválasztott kimeneti port: riasztó kimenet, OC;

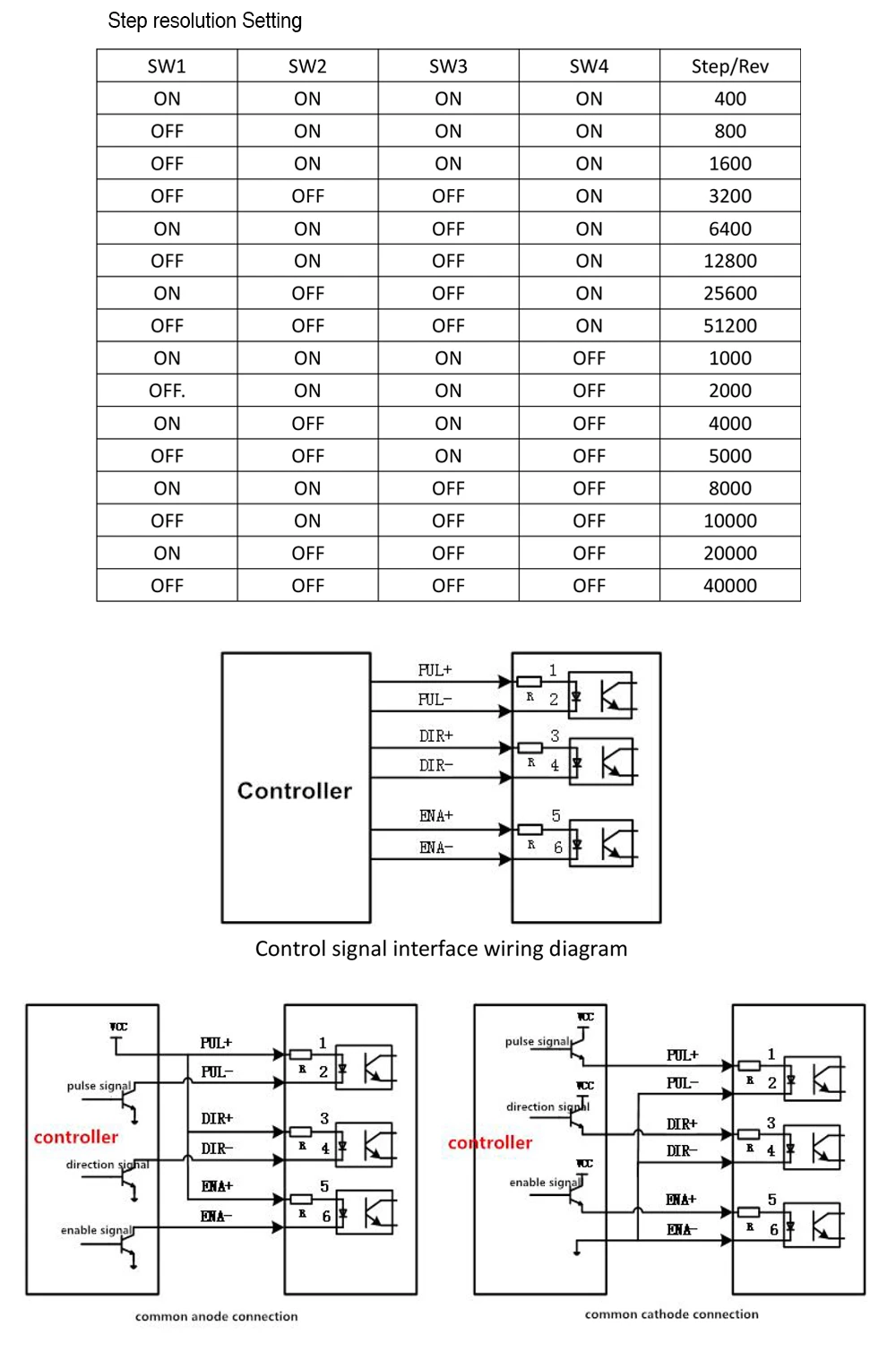

• 4 DIP kapcsoló kiválasztása, 16-szegmens lépésfelbontás;
• Automatikus áramláscsökkentési funkció: 50%;

Alkalmazás:

Alkalmas mindenféle kis automatizálási berendezéshez és műszerhez, mint például: pneumatikus jelölőgép, címkézőgép, vágógép, lézeres jelölőgép, plotter, kis gravírozógép, CNC szerszámgép, pick and place eszköz.
Különösen hatékony azokban az alkalmazásokban, ahol a felhasználók alacsony zajszintet, alacsony vibrációt, magas állóképességet és nagy pontosságot várnak el.

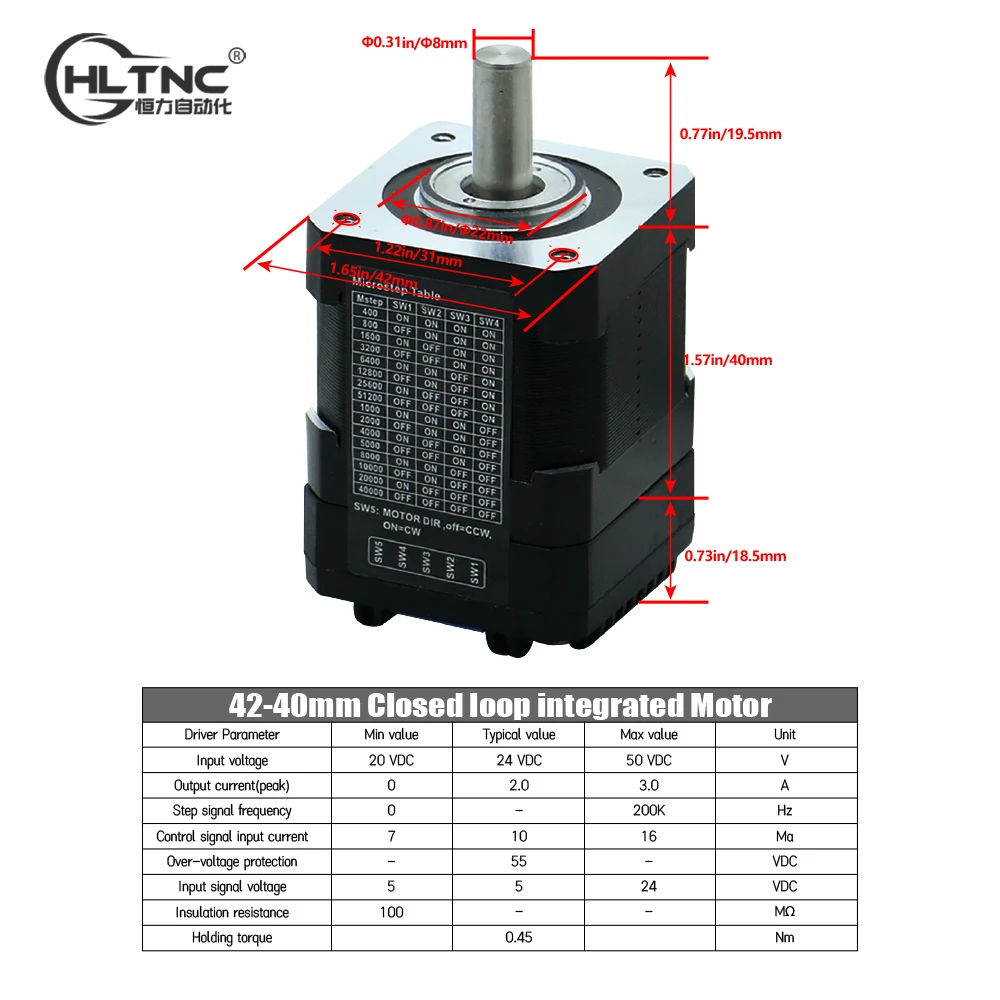

Elektromos index:

Környezeti mutatók

Hűtés típusa		Természetes hűtés vagy kényszerhűtés
Dolgozó környezet	Pályázati alkalom	Kerülje a port, az olajködöt és a maró hatást gázok
	Üzemhőmérséklet	0~50 fok
	Max.környezeti páratartalom	90% relatív páratartalom (nincs páralecsapódás)
	Tárolási hőmérséklet	-10~70 fok
	Rezgés	10~55 Hz/0,15 mm



Tápellátás és vezérlő port

Mark	Név	Funkció
V+	Erő felület	Tápellátás 24-48V
V-
P+	Impulzus bemenet	Az alapértelmezett bemeneti feszültség 5 V. Más feszültségekhez áramkorlátozó ellenállásokat kell hozzáadni. Például: 12V,külső 1K 1/2W ellenállás.24V, külső 2K1/2W ellenállás.
P-
D+	Irány bemenet	Az alapértelmezett bemeneti feszültség 5 V. Egyéb feszültségek esetén áramkorlátozó ellenállásokat kell bekötni. Például: 12V,külső 1K 1/2W ellenállás.24V, külső 2K1/2W ellenállás.
D-
E+	Engedélyezze bemenet	Az alapértelmezett bemeneti feszültség 5 V. Más feszültségekhez áramkorlátozó ellenállásokat kell hozzáadni. Például: 12V,külső 1K 1/2W ellenállás.24V, külső 2K1/2W ellenállás.
E-
A+	Riasztás bemenet	Fotoelektromos leválasztás OC kimenet
A-
